교반탱크의 가열 방식은 탱크 옵션의 선택이 아니라 기존 보일러·스팀 배관 또는 전기 수전 여건까지 포함해 판단해야 하는 공장 설비의 선택이다.
SHIFT Automation·3분 읽기
견적서에서 탱크 가격만 보면 판단이 흔들린다
교반탱크 견적을 받아 보면 전기 가열안과 스팀 자켓안의 가격 차이가 먼저 눈에 들어온다. 탱크 외벽의 자켓으로 열을 넣는다는 점은 같아 보이지만, 열이 오는 길은 전혀 다르다. 스팀 방식은 보일러에서 만든 증기를 자켓으로 보내고, 전기 방식은 히터가 데운 열매체를 순환펌프로 자켓 안에 돌린다.
그래서 전기 가열은 전기만 연결하면 되는 구성처럼 보인다. 반면 스팀은 보일러와 배관이 있어야 하니 처음 보는 사람에게는 일이 더 커 보인다. 그러나 공장에 이미 스팀 보일러와 사용 가능한 배관이 있다면 판단은 달라진다. 탱크 한 대의 견적가만 낮은 쪽을 고르는 것이 아니라, 새로 준비해야 할 설비가 어느 쪽에 더 많이 붙는지를 봐야 한다.
3,000L 교반탱크를 상온에서 85℃까지 올리는 경우가 그렇다. 전기 가열로 제작할 수는 있지만 필요한 전기 출력이 커지고 온도 상승도 느려질 수 있다. 열매체를 쓰는 구성이라면 가동 몇 시간 전부터 미리 데워 두는 운전도 생각해야 한다. 이 규모에서는 이미 스팀을 쓰는 공장이라면 스팀 방식이 현실적인 이유가 탱크 안이 아니라 공장 바깥에 있다.

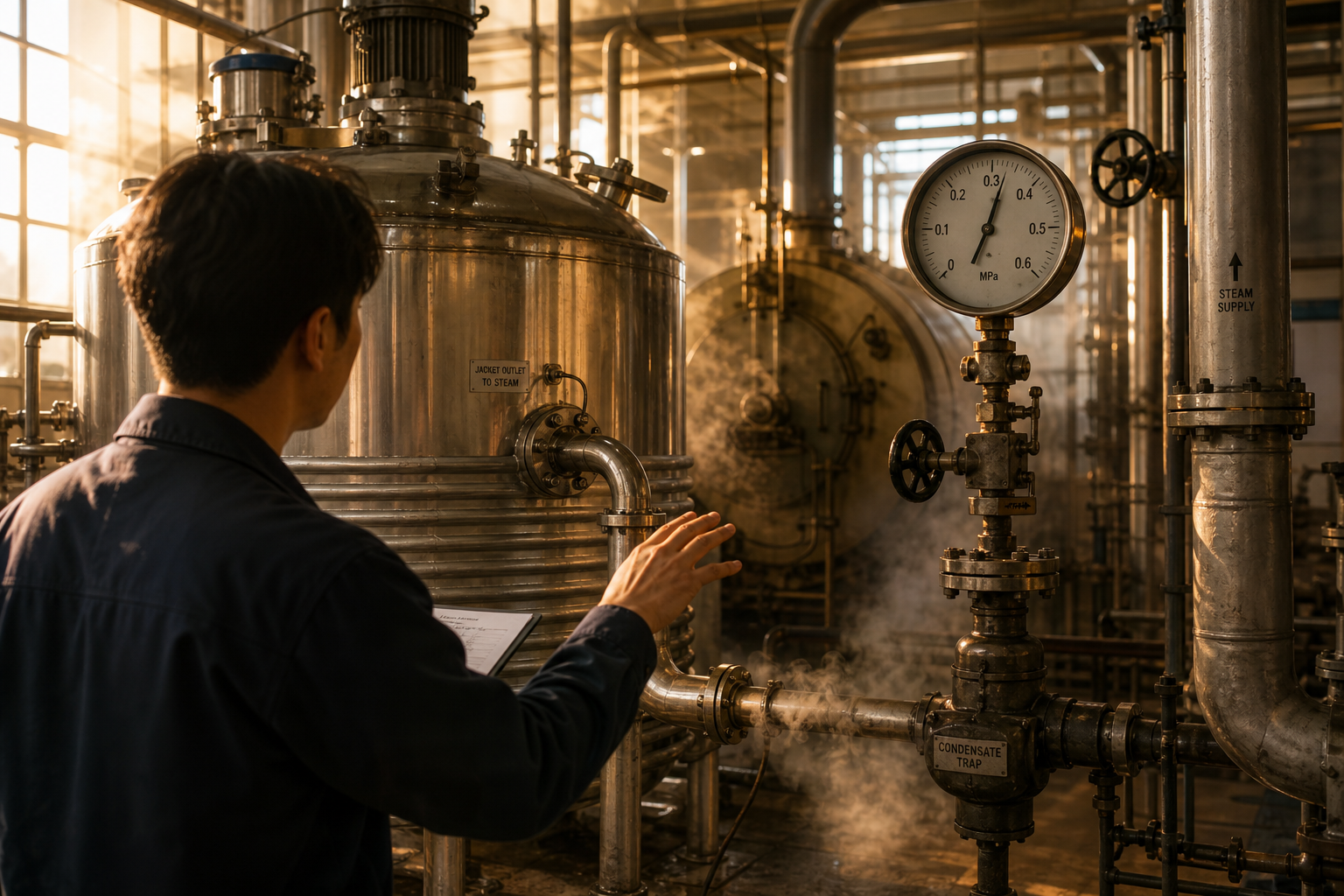

스팀이 있다면 압력부터 확인하게 된다
스팀 방식을 검토할 때 구매자가 공급사에 먼저 알려야 할 것은 보일러가 있다는 사실만이 아니다. 보일러에서 실제로 나오는 스팀 압력도 같이 확인해야 한다. 음료나 소스용 교반탱크 자켓은 0.3MPa를 견디도록 설계하는 기준을 잡는다. 공장 스팀 압력이 이 조건 안에서 바로 쓸 수 있는지, 감압이 필요한지는 견적을 낸 뒤가 아니라 사양을 정할 때 맞춰 봐야 한다.
여기서 본체가와 부대비가 갈린다. 스팀 자켓 탱크의 견적에는 탱크와 자켓 구성이 보이지만, 보일러 쪽 배관을 어디까지 연결하는지와 현장 설치·시운전에 무엇이 포함되는지는 별개로 적히는 경우가 있다. 기존 배관을 활용할 수 있는지, 탱크 위치까지 새로 끌어와야 하는지에 따라 실제 도입비의 모양이 달라진다. 탱크 가격 차이만 놓고 스팀이 비싸다고 결론내리기 어려운 이유다.
반대로 보일러가 없는 공장이라면 이야기가 달라진다. 작은 용량의 소량 배치용 탱크까지 스팀을 위해 보일러를 새로 들이는 것이 맞는지는 따로 판단해야 한다. 1,000L 정도의 교반탱크라면 전기 가열이 선택지가 될 수 있다. 전기안은 탱크에 붙는 히터와 순환 구성만 보는 것이 아니라, 높은 출력을 받아 줄 전기 설비가 공장에 있는지까지 함께 봐야 한다.
스팀과 전기를 모두 쓰자는 요구가 남기는 것
운전 여건이 바뀔 수 있으니 한 탱크에서 스팀과 전기를 모두 쓰게 해 달라는 요구도 나온다. 하지만 두 가열 방식을 단순히 옵션 두 개로 얹는 일은 아니다. 겸용으로 만들려면 자켓을 통 전체에 두르고 벽도 매우 두껍게 해야 해 탱크 값이 크게 오른다.
이 경우 견적서에는 겸용이라는 말만 남고, 왜 본체가가 높아졌는지는 흐려지기 쉽다. 처음부터 스팀안과 전기안을 별도 방안으로 받아 나란히 보는 편이 낫다. 그래야 탱크 본체와 자켓 차이, 공장 측 배관 또는 전기 설비, 설치·시운전 범위를 각각 분리해 볼 수 있다. 필요하지 않은 유연성을 위해 어떤 비용을 더 내는지도 보인다.
탱크가 하는 일이 가열인지 냉각인지도 구분한다

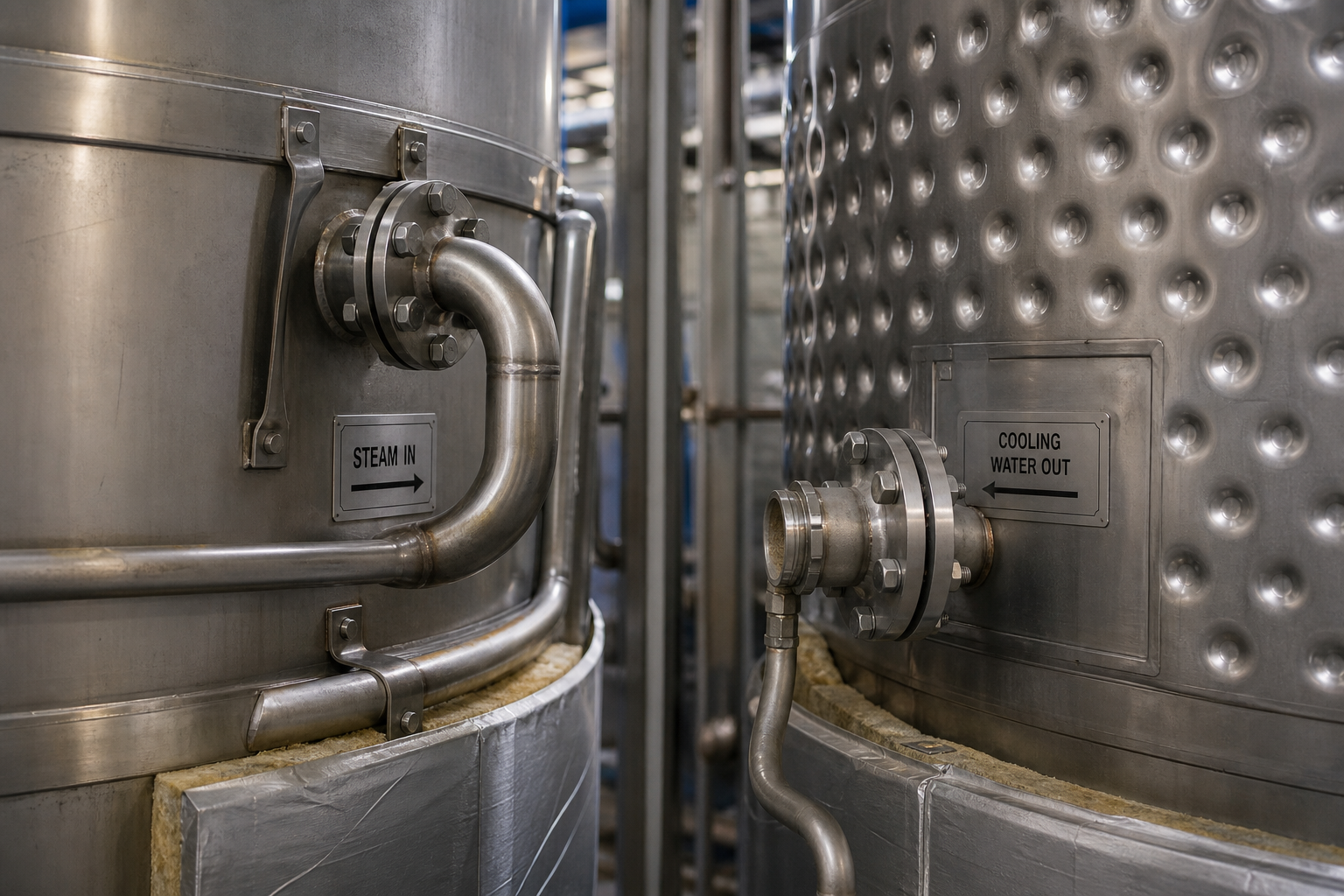

교반하면서 원료를 데우는 탱크와, 배합이 끝난 액을 받아 두는 저장탱크를 같은 기준으로 보면 자켓 선택도 어긋난다. 가열용 교반탱크에는 반으로 자른 관을 통 둘레에 감아 붙인 반관 자켓이 스팀과 잘 맞는다. 반면 식히면서 보관하는 저장탱크는 냉각수를 흘리고 보온재로 온도를 붙잡는 역할이므로 딤플 자켓이나 통 전체를 감싼 자켓이 더 맞는다.
두 자켓의 값이 비슷해 보여도 선택 기준은 가격이 아니다. 반관은 재료가 더 들어가고 딤플은 제작 손이 더 간다. 결국 이 탱크가 생산 중 온도를 올리는 설비인지, 완성액을 식혀 지키는 설비인지를 먼저 정해야 한다.
교반탱크의 가열 방식은 ‘스팀이 더 좋은가, 전기가 더 간단한가’로 답하기 어렵다. 보일러가 이미 있고 그 압력과 배관을 확인할 수 있다면 스팀안부터 현실성이 생긴다. 보일러가 없고 소량 배치가 중심이라면 전기안이 더 자연스러울 수 있다. 견적서 두 장을 펼칠 때 탱크 가격 아래에 가려진 공장 쪽 준비 비용과 운전 시간을 함께 보면, 선택 기준이 훨씬 선명해진다.☼KEY INSIGHT교반탱크의 가열 방식은 탱크 옵션의 선택이 아니라 기존 보일러·스팀 배관...눌러서 전체 보기접기
