농축기 견적을 비교할 때는 낮은 운전온도보다 시간당 증발량과 수증기 열을 재사용하는 구조, 그리고 그에 맞는 공장 유틸리티 여유를 먼저 봐야 한다.
SHIFT Automation·3분 읽기
설비는 들어왔는데 목표 탈수량이 나오지 않는 순간
농축기 도입을 검토할 때 가장 먼저 보게 되는 숫자는 대개 시간당 처리량이나 최종 농도다. 그런데 시운전 뒤 현장에서 부딪히는 것은 본체 성능표가 아니라 보일러 압력과 냉각수 온도인 경우가 많다. 원료는 들어오는데 예상만큼 물이 빠지지 않거나, 다른 공정이 스팀을 쓰는 시간에는 농축 속도가 처지는 식이다.
이때 설비가 사양과 다르다고 단정하기는 이르다. 농축기는 액을 옮기고 진공을 만드는 데 전기를 쓰지만, 물을 수증기로 바꾸는 가열은 대부분 스팀이 맡는다. 마지막에 생긴 수증기를 응축해 진공을 유지하는 일에는 냉각수가 필요하다. 본체의 증발능력은 이런 조건이 맞을 때의 숫자다.
스팀량은 먼저 얼마나 많은 물을 날릴지에서 시작한다
농축에서 열이 가장 많이 드는 곳은 액을 처음 데우는 구간보다 물이 수증기로 바뀌는 구간이다. 따라서 스팀 사용량을 판단하는 첫 기준은 시간당 증발량, 즉 탈수량이다. 같은 양을 투입해도 목표 농도가 높아져 더 많은 물을 날려야 하면 필요한 열도 커진다.
여기서 낮은 온도로 끓인다는 설명을 스팀 절감과 같은 뜻으로 받아들이기 쉽다. 진공으로 끓는 온도를 낮추는 것은 열에 민감한 원료의 맛과 향을 지키는 데 중요한 조건이다. 다만 날려야 할 물의 양 자체가 같다면, 물을 수증기로 바꾸는 데 필요한 열이 크게 사라지는 것은 아니다. 투입액을 미리 데우면 일부 부담은 줄일 수 있지만, 견적의 스팀 조건을 판단할 때 탈수량보다 앞에 둘 기준은 아니다.
그래서 견적서의 처리량만 보고 보일러 여유를 판단하면 기준이 흔들린다. 그 처리량이 어떤 투입 농도에서 어떤 최종 농도까지 올리는 조건인지, 그 결과 시간당 물을 얼마만큼 증발시키는지까지 연결해 봐야 한다. 생산량이라는 말 하나로는 공장에 필요한 열량이 보이지 않는다.
같은 증발량도 열을 되쓰는 구조에 따라 달라진다

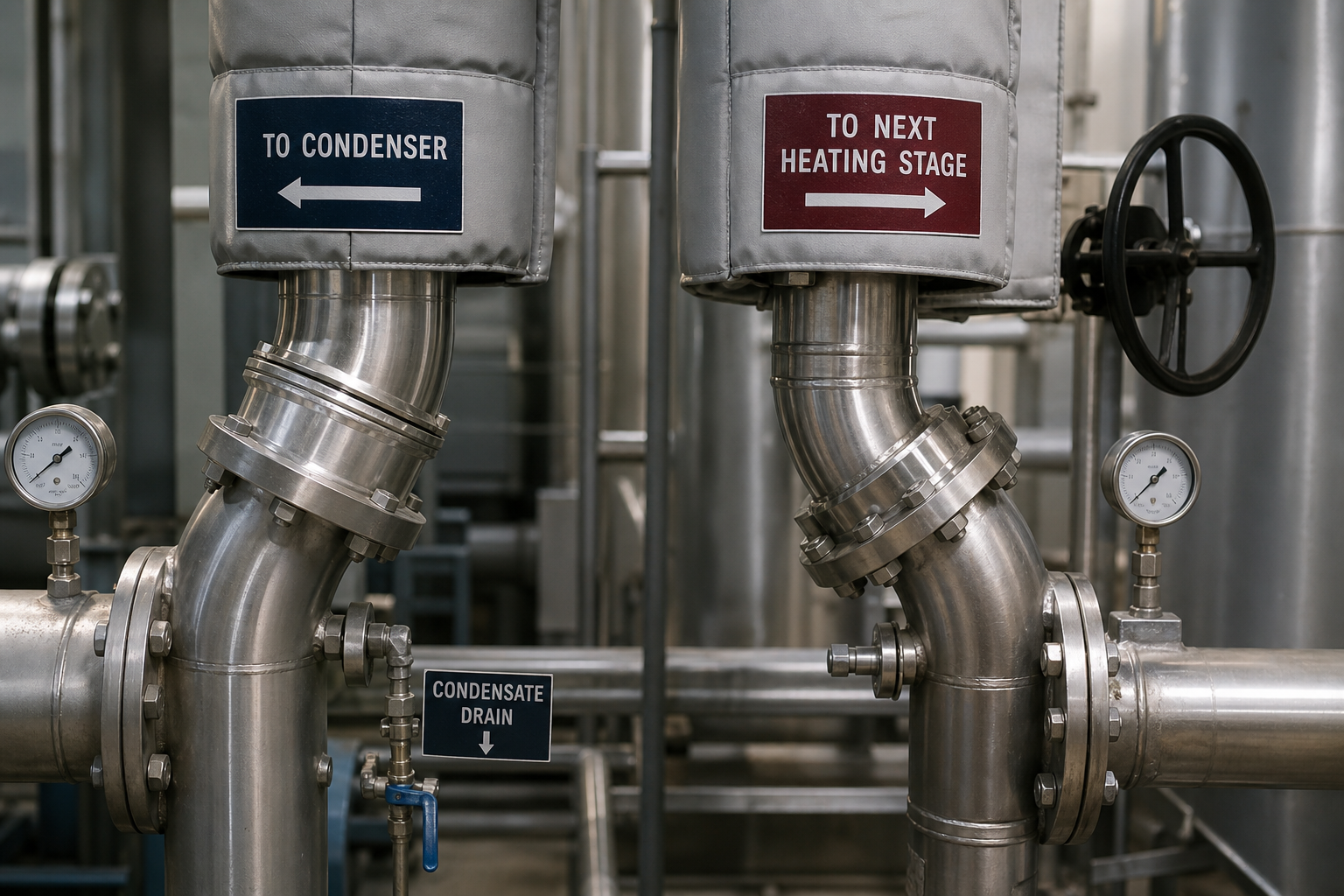

원료에서 빠져나온 수증기에는 아직 열이 남아 있다. 단일 구조에서는 이 수증기를 응축기에서 냉각수로 식혀 물로 돌리고, 그 열은 냉각수 쪽으로 빠져나간다. 여러 단계가 이어진 구조에서는 앞 단계의 수증기를 다음 단계 액을 끓이는 열원으로 다시 쓴다. 이 차이 때문에 같은 양의 물을 날려도 보일러에서 새로 받아야 할 스팀량이 달라진다.
견적 두 장에 같은 시간당 증발량이 적혀 있어도, 한쪽은 한 번의 증발로 끝나고 다른 쪽은 수증기 열을 다음 단계에 넘기는 구조라면 운영 조건을 같은 선에 놓을 수 없다. 단계가 이어질수록 뒤쪽은 더 낮은 온도에서 끓어야 하므로 진공 조건도 함께 달라진다. ‘절감형’이라는 설명보다 몇 단계로 열을 이용하는지, 제시한 스팀 사용량이 어느 운전 조건에서 나온 것인지가 비교 기준이 된다.
이 구조는 본체가에만 걸리지 않는다. 단계가 늘어나면 운전과 진공 조건을 맞추는 일도 달라지고, 견적에 포함된 계기와 제어 범위가 어디까지인지도 살펴야 한다. 본체 가격이 낮아도 필요한 유틸리티 조건이나 현장 공사가 빠져 있으면 비교의 출발점부터 달라진다.
냉각수는 남은 열을 받아내는 쪽의 조건이다
재사용되지 않은 마지막 수증기는 응축기에서 냉각수로 식혀야 한다. 이 과정이 충분하지 않으면 진공이 흔들리고, 끓는 온도와 농축 속도도 영향을 받는다. 스팀만 확보하면 된다고 보기 어려운 이유다.
특히 기존 냉각수 계통이 다른 설비와 함께 돌아간다면 여름철 수온과 냉각탑 여유는 별도 조건이 된다. 스팀 배관을 설비 자리까지 새로 끌어와야 하는지, 냉각수와 배수 라인이 어떤 경로로 연결되는지, 사용 후 응축수를 보일러 쪽으로 되돌릴 수 있는지도 본체 견적 밖에서 비용과 공사 범위를 만든다. 설치·시운전 항목에 이런 연결이 포함됐는지, 아니면 공장 측 준비인지가 나중에 자주 갈린다.
견적 전에 공장 조건을 먼저 숫자로 맞춰야 한다
농축기 견적을 받을 때 스팀 사용량과 압력, 냉각수 사용량을 처리능력과 따로 떼어 보지 않는 편이 좋다. 현재 보일러가 다른 공정에 공급하고 남는 스팀이 얼마인지, 요구 압력을 유지할 수 있는지부터 확인해야 한다. 그래야 설비가 제시한 증발량이 공장에서도 가능한지 판단할 수 있다.
결국 비교할 것은 설비가 무엇을 할 수 있다는 문구만이 아니다. 그 성능을 내려면 공장이 무엇을 계속 공급해야 하는가다. 시간당 날릴 물의 양, 수증기 열을 다시 쓰는 구조, 마지막 열을 받아낼 냉각수 조건이 한 줄로 이어져 있는 견적이라면, 본체 가격 뒤에 남는 공사와 운영 부담도 훨씬 선명해진다.☼KEY INSIGHT농축기 견적을 비교할 때는 낮은 운전온도보다 시간당 증발량과 수증기 열을...눌러서 전체 보기접기
