설비는 들어왔는데, 제품이 다음 공정으로 가지 못하는 순간

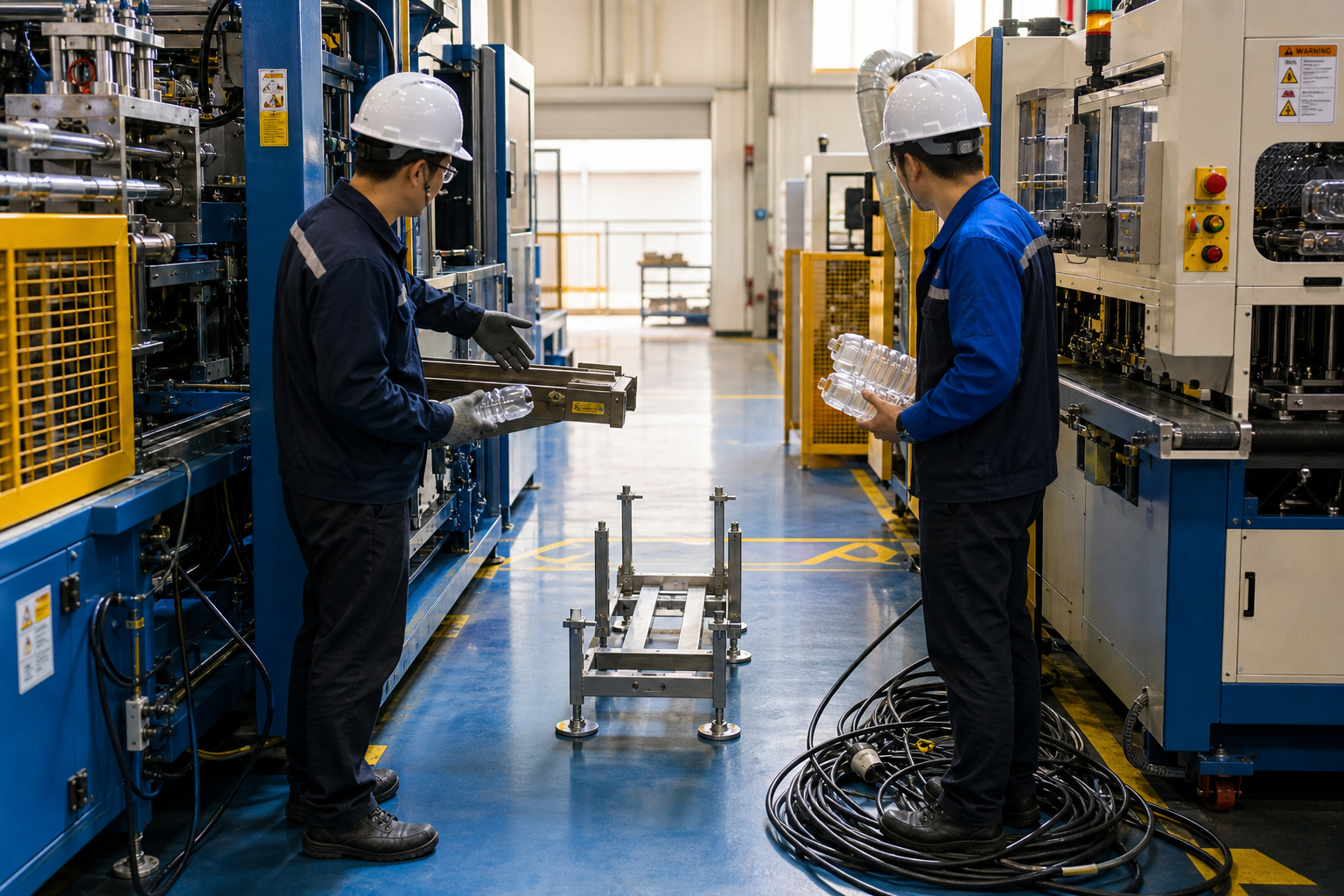

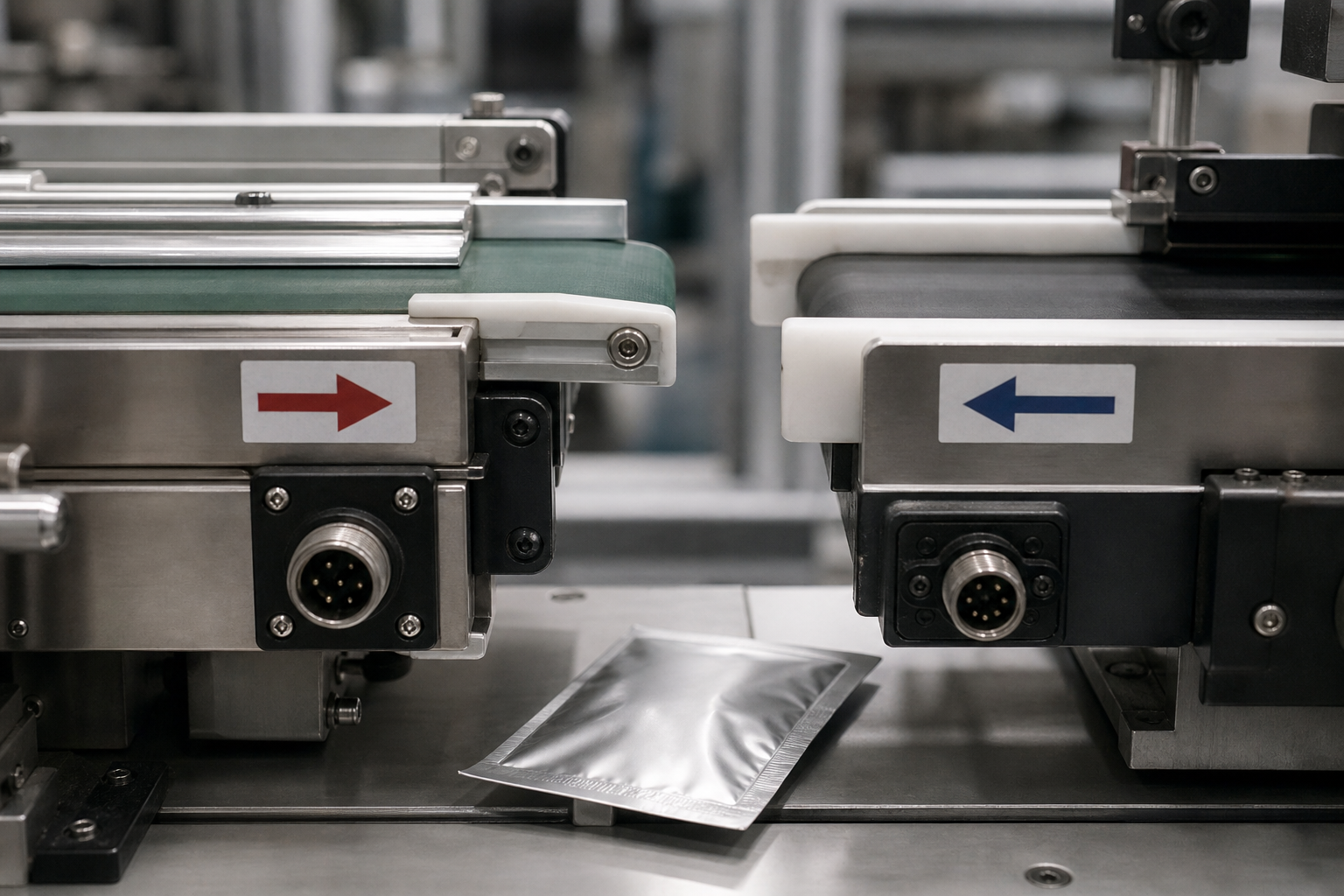

현장에서는 이런 장면을 자주 봅니다. 앞 공정 설비는 정상적으로 제품을 배출하고, 뒤 공정 설비도 단독 운전에서는 문제없이 동작합니다. 그런데 두 설비를 마주 세운 뒤에야 배출 높이가 몇 센티미터 맞지 않거나, 제품 방향이 반대이거나, 중간에서 제품을 넘겨줄 이송 장치가 계약 범위에 없다는 사실이 드러납니다. 설비 사이에 빈 공간이 남고, 설치팀은 그 앞에서 임시 받침대나 수작업 이송 방법을 논의하게 됩니다.
신호 연동도 비슷합니다. 앞 설비는 배출 완료 신호를 낼 수 있다고 하고, 뒤 설비는 투입 가능 신호를 받을 수 있다고 합니다. 하지만 신호의 종류, 전압, 접점 방식, 통신 규약, 비상정지 시 동작 순서가 합의되지 않았다면 ‘낼 수 있다’와 ‘받을 수 있다’는 연결된다는 뜻이 아닙니다. 시운전 당일 제어반 앞에서 케이블 사양과 신호표를 다시 확인하는 일이 생기는 이유입니다.
각자의 범위가 모이면 경계 구간은 비어 있기 쉽다
이 문제가 생기는 까닭은 공급사가 무책임해서만은 아닙니다. 대부분의 공급사는 자신이 제작하고 설치하는 설비의 성능을 기준으로 견적을 냅니다. 설비 출구 플랜지까지, 또는 설비 제어반 단자대까지가 범위일 수 있습니다. 반대로 다음 설비 공급사는 자기 설비의 입구와 단자대부터 책임집니다. 두 범위가 맞닿아 보이지만, 실제로는 그 사이의 기계적 연결물, 제품 이송 방식, 케이블 포설, 신호 변환, 안전회로 결선이 어느 계약에도 명확히 들어가지 않는 경우가 많습니다.
특히 구매 단계에서는 이 빈 구간이 작아 보입니다. 설비 배치도에서는 장비 두 대가 가까이 놓여 있고, 화살표 하나로 제품 흐름이 표시되기 때문입니다. 하지만 실제 공간에서는 작업자가 접근할 통로, 청소와 정비를 위한 여유, 배관과 전선의 경로, 높이 조정 구조까지 필요합니다. 도면의 짧은 선 하나가 현장에서는 별도 설계와 제작, 설치 조율이 필요한 공사가 됩니다.
‘연동 가능’보다 경계 조건이 문서에 있는지 본다
구매자가 봐야 할 것은 각 설비가 연동 기능을 갖고 있는지 여부만이 아닙니다. 제품이 어떤 자세와 속도로 어느 높이에서 나와, 다음 설비의 어느 위치로 들어가는지까지 한 흐름으로 정해져 있는지가 더 중요합니다. 제품이 중간에 정지해도 되는지, 누적이 가능한지, 불량품은 어디로 빠지는지에 따라 필요한 연결 방식도 달라집니다. 앞 설비의 처리량이 맞더라도 제품을 인계하는 조건이 맞지 않으면 라인 처리량은 기대치에 못 미칠 수 있습니다.
전기·제어 경계도 같은 수준으로 다뤄야 합니다. 누가 어느 신호를 제공하고, 누가 그 신호에 따라 정지하며, 이상 발생 시 어느 설비가 먼저 멈추는지를 발주 문서에 연결해 두어야 합니다. 비상정지와 안전문 인터록은 더욱 그렇습니다. 한 설비의 안전장치가 작동했을 때 인접 설비가 계속 움직이면, 단순한 통신 문제로 끝나지 않습니다. 기계적 연결, 전기 연결, 제어 연결, 안전 연결을 서로 다른 부록처럼 흩어 놓기보다 하나의 경계 조건으로 확인할 필요가 있습니다.
빈 구간을 현장 변경비로 남기지 않으려면
라인 책임자가 반드시 모든 연결물을 직접 설계할 필요는 없습니다. 다만 ‘누군가 해주겠지’라는 상태로 발주를 나누면, 설치 후 그 일을 맡는 쪽은 대개 가장 늦게 결정됩니다. 그때는 납기 압박 속에서 임시 구조물을 만들거나, 이미 설치된 설비 위치를 다시 움직이거나, 추가 비용을 두고 책임을 조정하게 됩니다.
복수 공급사 조합이 필요한 프로젝트라면 설비 견적서를 옆에 놓고 각 설비의 끝과 시작을 따라가 보는 편이 좋습니다. 제품, 전원, 에어, 배기, 데이터, 안전 신호가 한 설비에서 다음 설비로 넘어가는 지점마다 책임 주체가 이어지는지 확인하는 것입니다. 그 선이 끊기는 곳이 있다면, 그곳은 단순한 부속 공사가 아니라 향후 라인을 세울 수 있는 공정 경계로 봐야 합니다.
