설비가 도착한 날 출입구 앞에 세워 둔 적이 있다. 본체 치수는 출입문보다 작았는데, 포장 목재와 받침대가 붙은 상태를 계산하지 않았다. 지게차 포크를 넣을 여유까지 더해지니 문 앞에서 방향을 돌릴 수 없었다. 발주 전 도면 한 장으로 끝낼 일을, 도착 뒤에는 포장을 뜯고 다른 장비를 부르는 일로 키웠다.
반입 문제는 설비가 커서만 생기지 않았다. 트럭이 어디에 서는지, 하역 장비가 어느 방향으로 들어오는지, 문턱과 경사로를 넘은 뒤 어디서 회전하는지가 따로 놀면 멈춘다. 아래 항목은 현장 도면과 포장 사양을 펼쳐 놓고 실제 동선을 따라가며 확인했던 것들이다.
포장 상태의 실제 치수
- 본체가 아니라 포장 완료 상태의 가로·세로·높이를 사양서에 적힌 숫자로 확인한다.
- 목재 받침대, 돌출 배관, 제어반, 예비 부품 상자가 어디에 붙는지 확인한다.
- 포장을 벗길 수 있는 시점과 장소를 공급 측에 미리 확인한다.
카탈로그 치수만 보고 판단하면 가장 먼저 어긋난다. 특히 세워서 운송하는 장비는 포장 높이가 층고를 넘겼고, 눕혀서 반입할 수 있는지도 별도 문제였다. 포장을 현관 앞에서 풀면 된다고 생각했지만, 비와 먼지, 이동 중 보호 책임까지 얽히면 그 자리도 마음대로 못 쓴다. 포장을 벗긴 뒤 누가 어떤 장비로 옮길지도 같이 정해 두어야 했다.

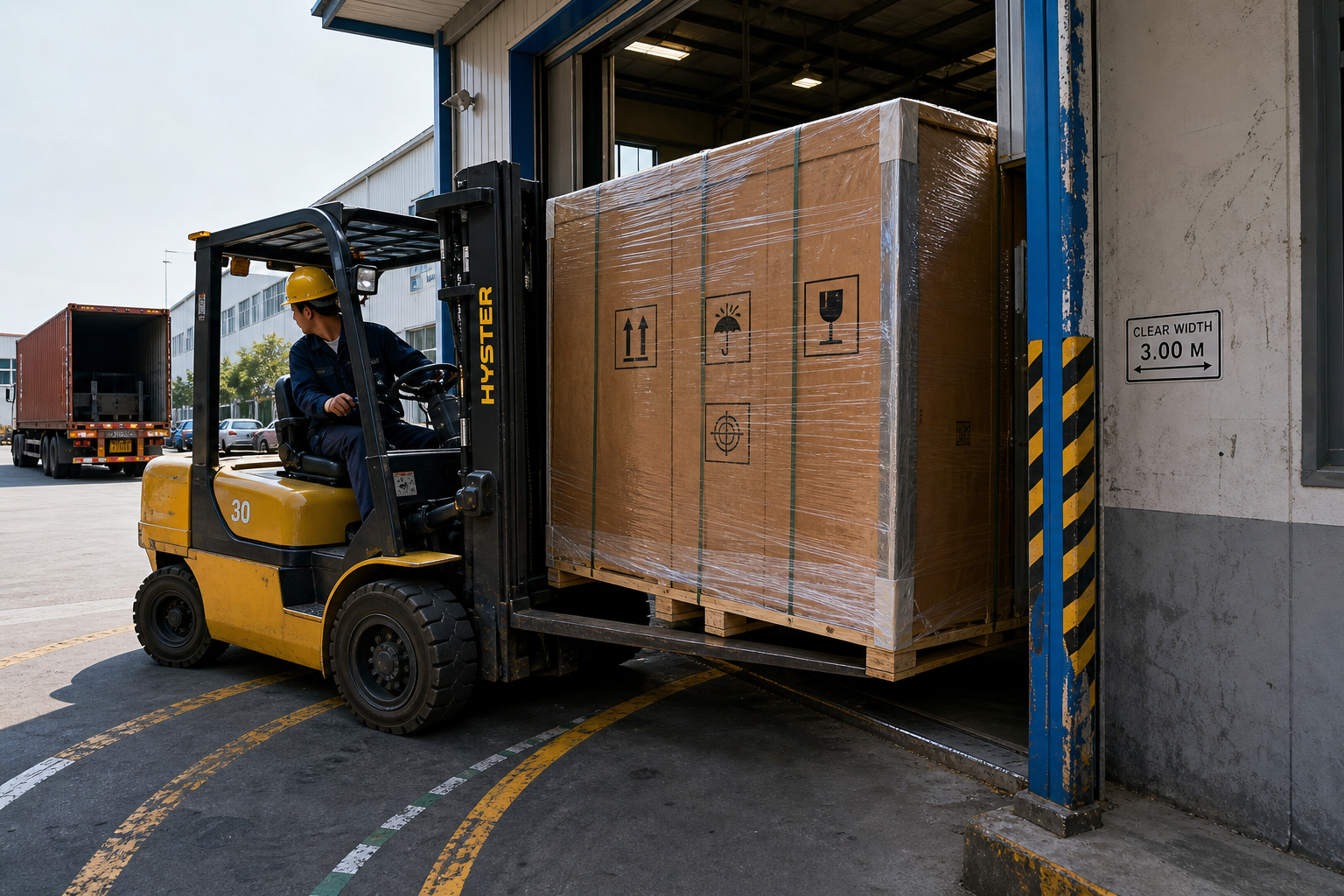

트럭에서 출입구까지의 하역 자리
- 도착 차량의 길이와 회전 반경이 공장 진입로에서 확보되는지 확인한다.
- 트럭이 설 자리와 크레인·지게차가 작업할 자리가 겹치지 않는지 확인한다.
- 하역 장소 바닥의 허용 하중과 맨홀·배수로 위치를 확인한다.
현장 안쪽 공간만 보고 안심했다가 진입로에서 막히는 일이 더 허무했다. 차량이 꺾는 자리에는 적재물이 놓여 있었고, 하역하려던 곳 아래에는 덮개가 있었다. 장비를 든 상태에서 운전자가 한 번 더 꺾을 공간이 없으면, 조금 비켜 세우는 정도로 해결되지 않는다. 현장 사진만 주고받지 말고 차량이 멈출 자리까지 선으로 그려 보니 논의가 훨씬 빨랐다.
문과 통로에서의 이동 여유
- 출입문과 방화문은 문틀 안쪽의 유효 폭과 유효 높이로 잰다.
- 복도, 기둥 사이, 코너마다 장비와 운반 장비가 함께 돌아갈 폭을 확인한다.
- 문턱, 경사로, 바닥 단차의 높이와 경사 방향을 확인한다.

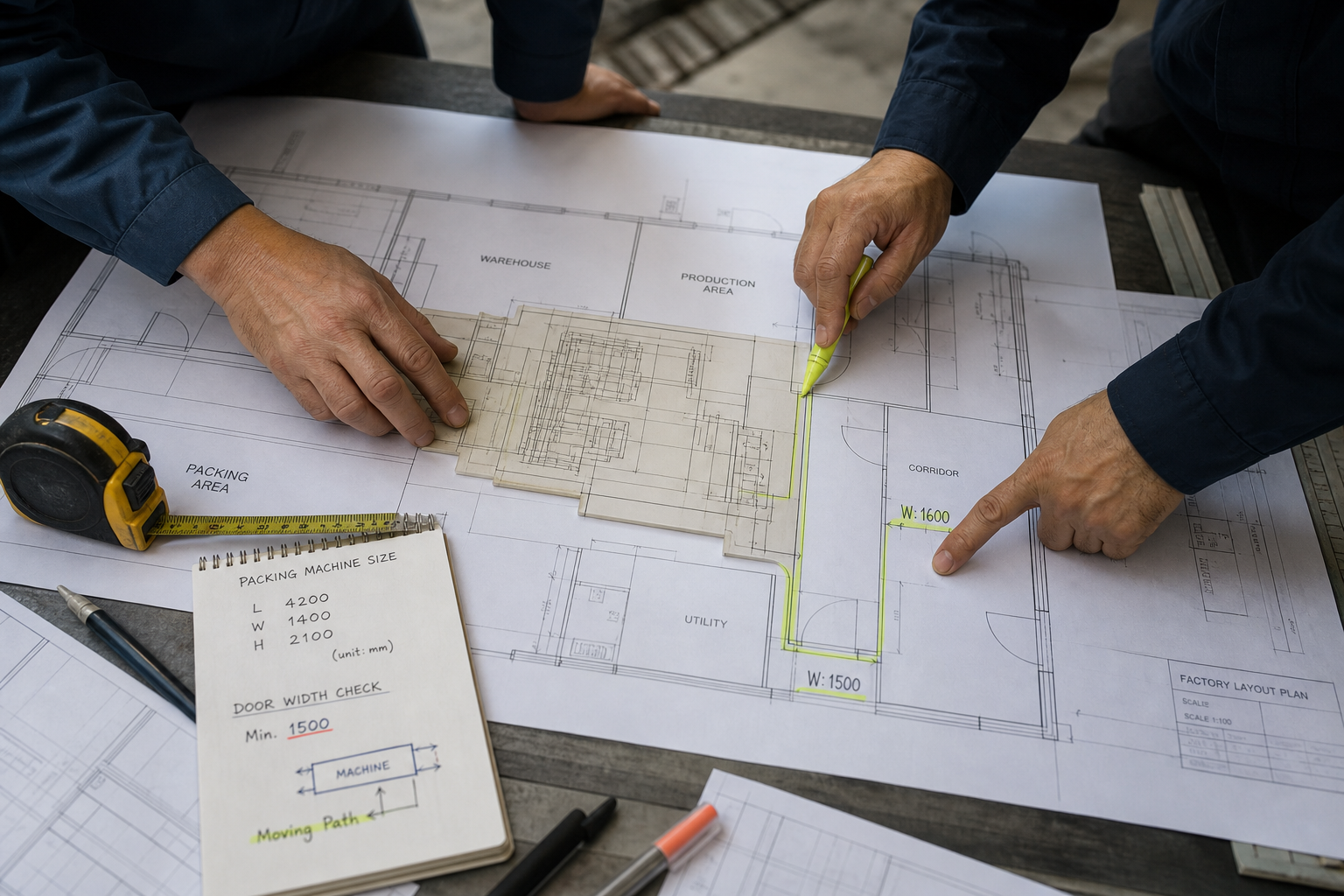

폭만 맞으면 지나갈 줄 알았던 장비가 코너에서 멈췄다. 직선 통로의 폭과 회전할 때 필요한 폭은 전혀 달랐다. 지게차로 들어올 때는 장비보다 긴 포크와 운전석 시야도 동선에 들어왔다. 좁은 곳은 치수를 한 번 재는 것으로 끝내지 않고, 포장 외곽선을 바닥 도면에 얹어 회전 궤적까지 봤다. 이 작업을 해 두면 어느 문을 떼야 하는지, 어느 구간을 손으로 밀어야 하는지도 미리 드러난다.
설치 자리에서 마지막으로 확인할 것
- 설치 위치의 층고가 인양 높이와 장비를 세우는 동작까지 감당하는지 확인한다.
- 바닥 하중과 앵커 위치가 기초 도면 및 장비 무게 중심과 맞는지 확인한다.
- 반입 뒤 설비 주변에 설치 인력과 공구가 설 작업 공간이 남는지 확인한다.
설치 자리에 닿았다고 끝난 게 아니었다. 천장 아래에서 체인을 풀 공간이 없어 장비를 원하는 방향으로 돌리지 못한 경우도 봤다. 바닥 앵커는 장비를 놓은 뒤에 옮길 수 있는 일이 아니고, 전원과 배관 연결 위치도 그때부터는 피하기 어렵다. 반입 경로는 배송 문제처럼 보이지만, 결국 설치 품질과 가동 일정까지 결정했다.
이 단계에서 되돌리기 어려운 것은 장비 자체보다 건물 쪽이다. 출입구를 넓히고 바닥을 보강하고 배관을 옮기는 일은 장비가 현장에 온 뒤에야 비용과 시간이 커진다. 반대로 포장 치수, 차량, 하역 장비, 통로, 설치 자리를 한 장의 도면에서 이어 보니 발주 전에 멈출 이유가 보였다.
