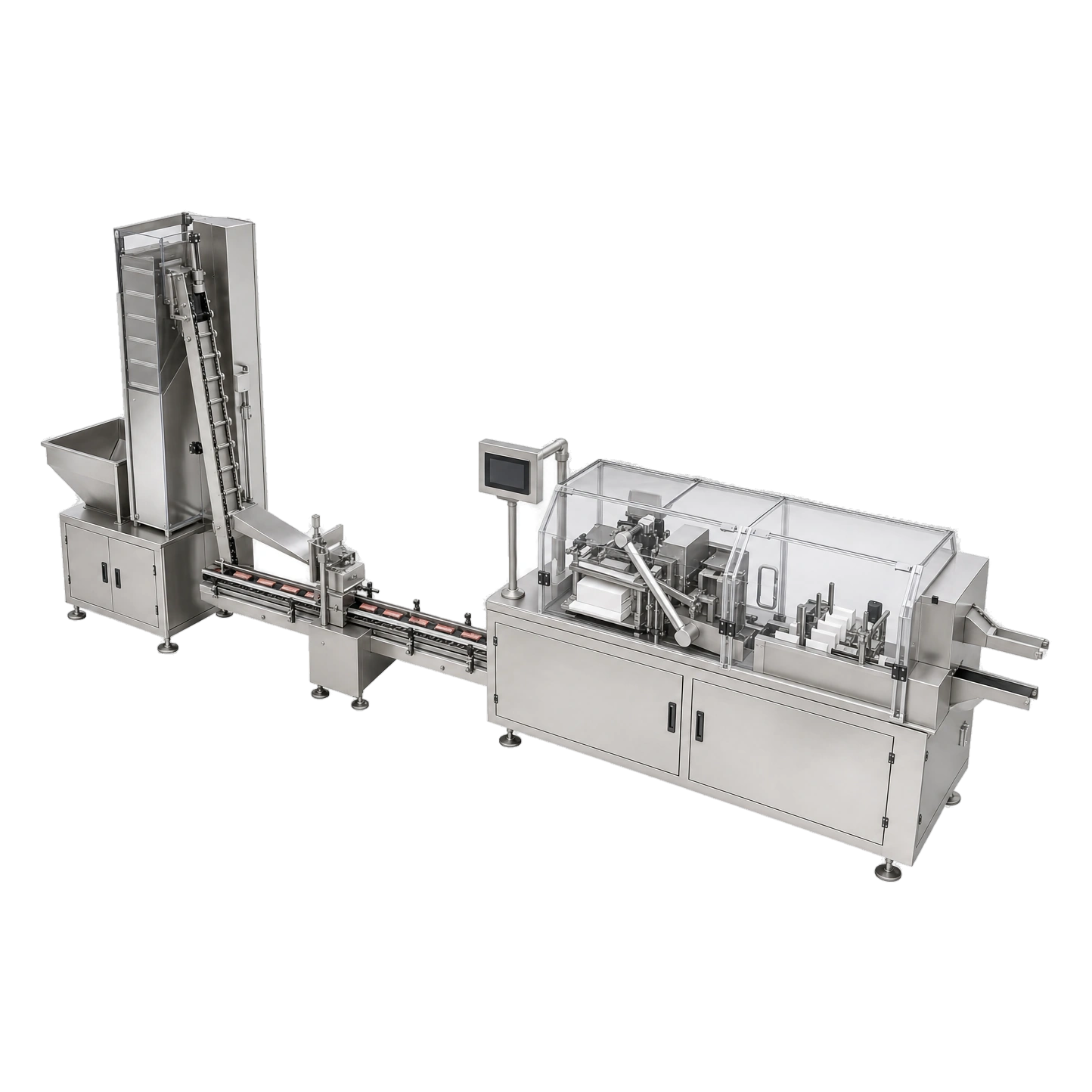

스틱 단상자 포장기

Model CTN-0141 · Stick Cartoning Machine
제품 정보

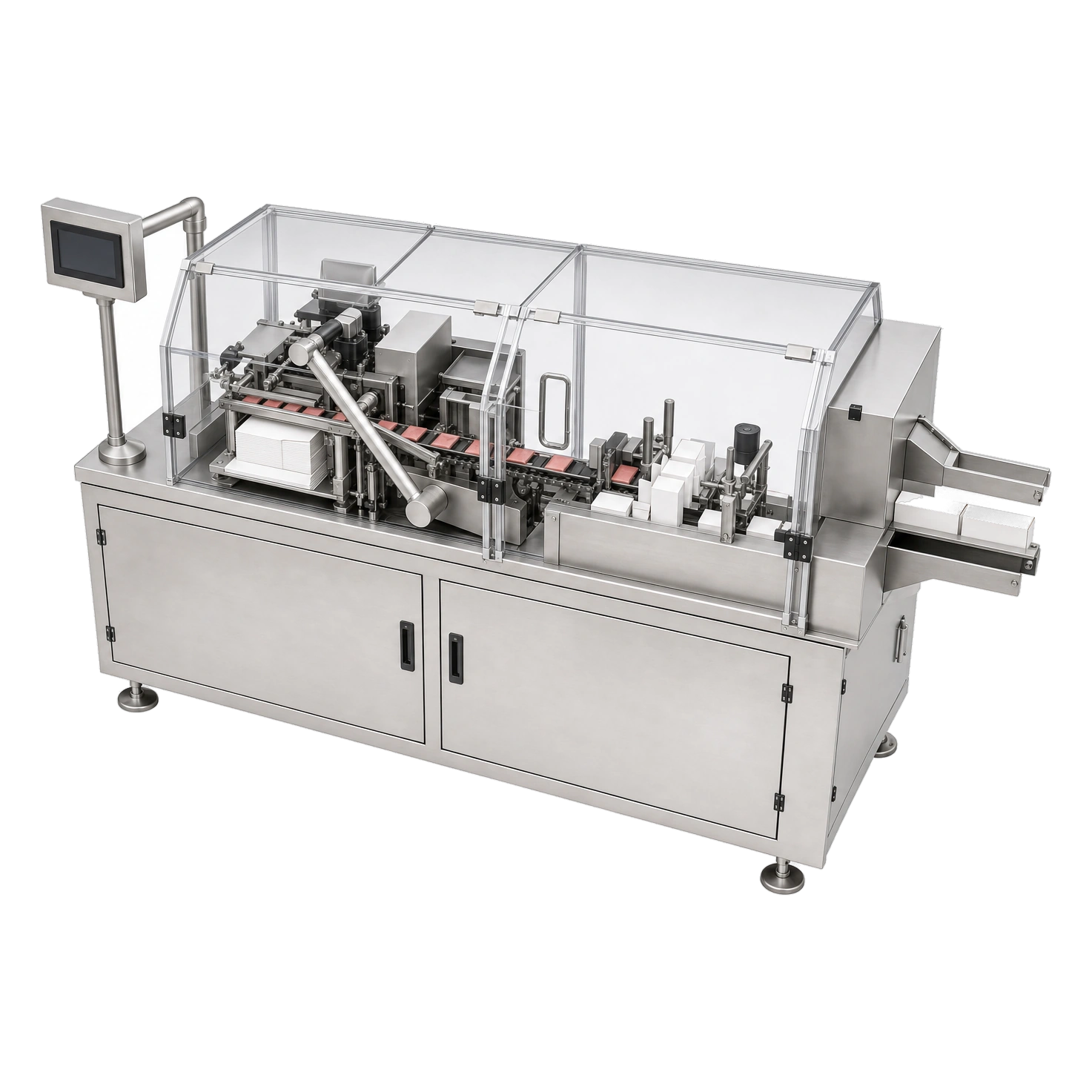

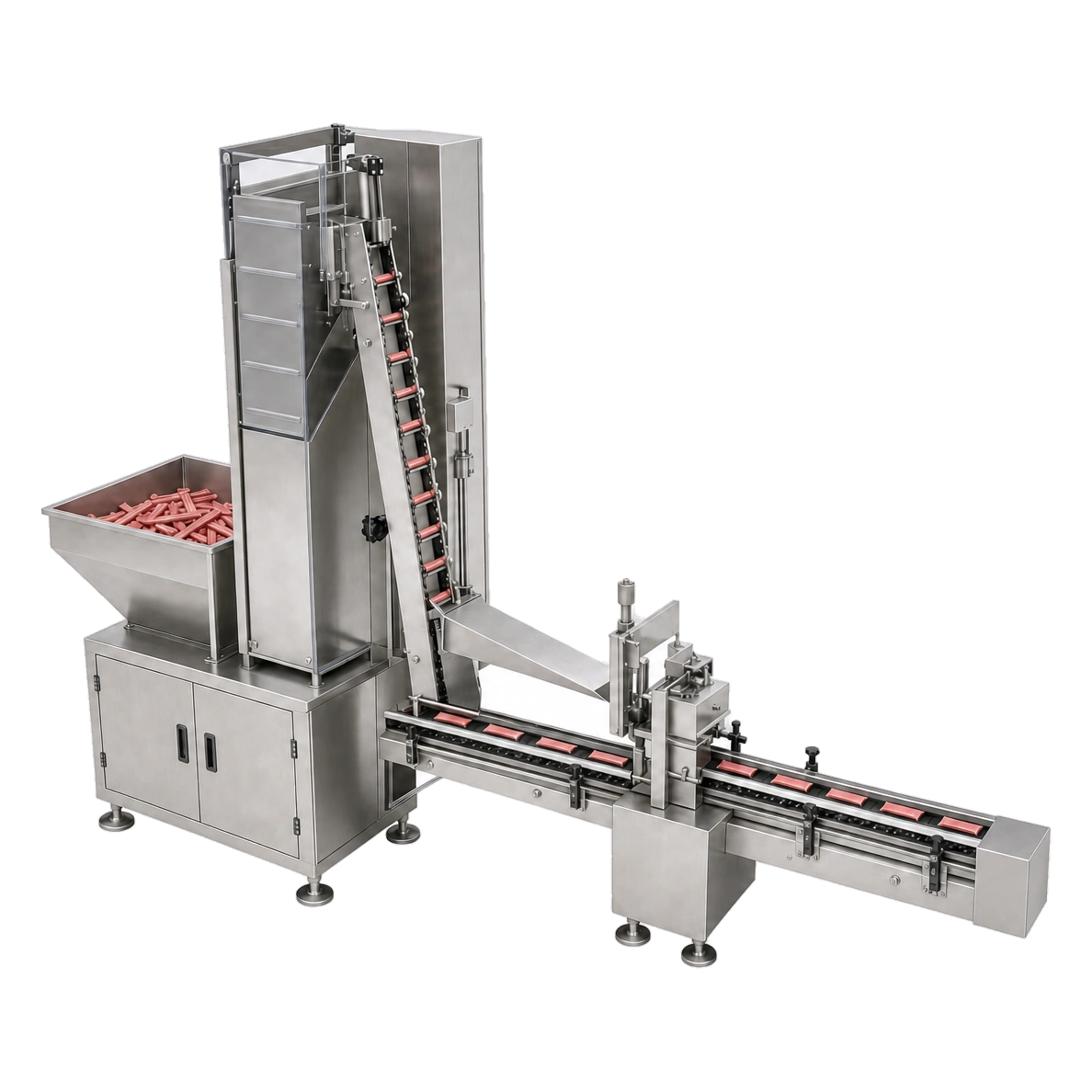

여러 열의 스틱 포장기에서 흐트러져 나오는 스틱을 무순 정렬기에 부으면 한 개씩 줄지어 나오고, 공급장치가 정해진 개수(예: 10개입 · 20개입)로 모아 버킷에 싣습니다. 단상자 포장기는 접힌 상자를 흡착해 펴고 모은 스틱을 밀어 넣은 뒤 턱을 끼워 닫습니다. 정렬기는 한 대에 분당 150포를 받고, 필요한 만큼 여러 대를 붙여 단상자 포장기 한 대로 모읍니다. 단상자 포장기는 분당 40~60갑입니다.

적용 제품
액상 스틱 · 분말 스틱 · 환 스틱 — 여러 포를 모아 한 갑에
포장 형태단상자(판지 300~450g/m²)
생산능력40~60갑/분
값
문의하시면 보내 드립니다
문의하기
01

설비 사양 및 주요 특징

스틱 단상자 포장기
설명

여러 열의 스틱 포장기에서 흐트러져 나오는 스틱을 무순 정렬기에 부으면 한 개씩 줄지어 나오고, 공급장치가 정해진 개수(예: 10개입 · 20개입)로 모아 버킷에 싣습니다. 단상자 포장기는 접힌 상자를 흡착해 펴고 모은 스틱을 밀어 넣은 뒤 턱을 끼워 닫습니다. 정렬기는 한 대에 분당 150포를 받고, 필요한 만큼 여러 대를 붙여 단상자 포장기 한 대로 모읍니다. 단상자 포장기는 분당 40~60갑입니다.

공정 흐름
1스틱 공급2정렬3계수4단상자 성형5투입6설명서7봉합8배출
구성 예시

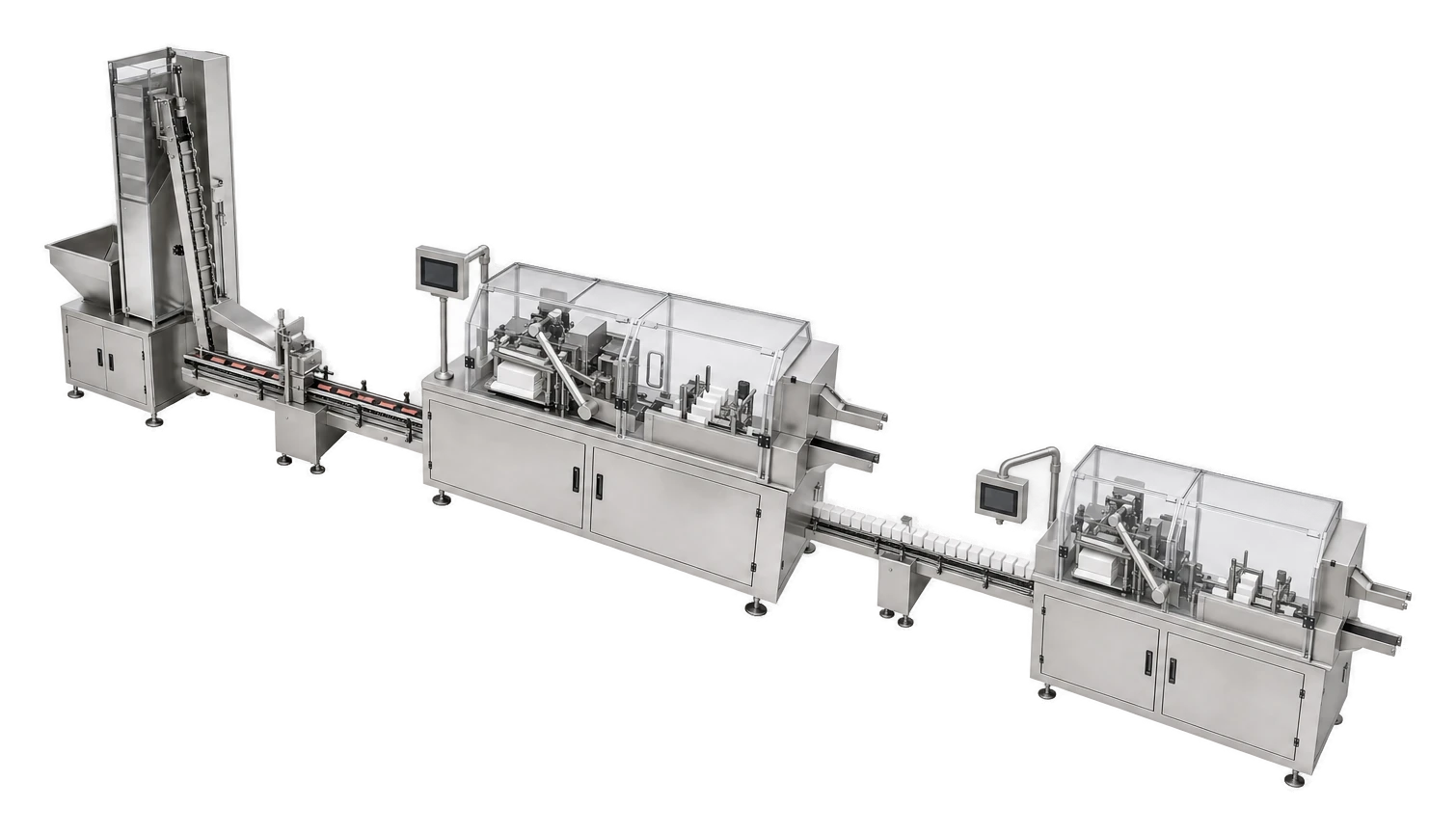

기본: 단상자 포장기 한 대(배출부 4m 연장) — 정렬된 스틱을 손으로 밀어 넣음 / 추천: + 무순 정렬기 + 공급장치 — 스틱 포장기에서 흐트러져 나오는 스틱을 바로 받음 / 더하면: + 대형갑 — 작은 갑을 모아 큰 갑에 / 함께: 봉함기(평면 · 코너)

표준 옵션
무순 정렬기(대수 선택)공급장치대형갑 포장(작은 갑을 큰 갑에)설명서 접어 넣기로트 번호 인쇄핫멜트 봉함봉함기(평면 · 코너 봉인 스티커)
기술 사양
전원사양380V 3상 4선 50Hz (한국 60Hz 대응은 주문 전 확인)
소비전력주 모터 1.5kW + 서보 2축 (정렬기 별도)
사용공압압축공기 0.5~0.8MPa · 120~160L/min
외형치수본체 6,100 × 1,360 × 1,780mm · 정렬기 3대를 붙인 라인 약 8,613 × 4,579mm (배치 도면 기준)
설비중량본체 약 1,500kg
