제품 정보

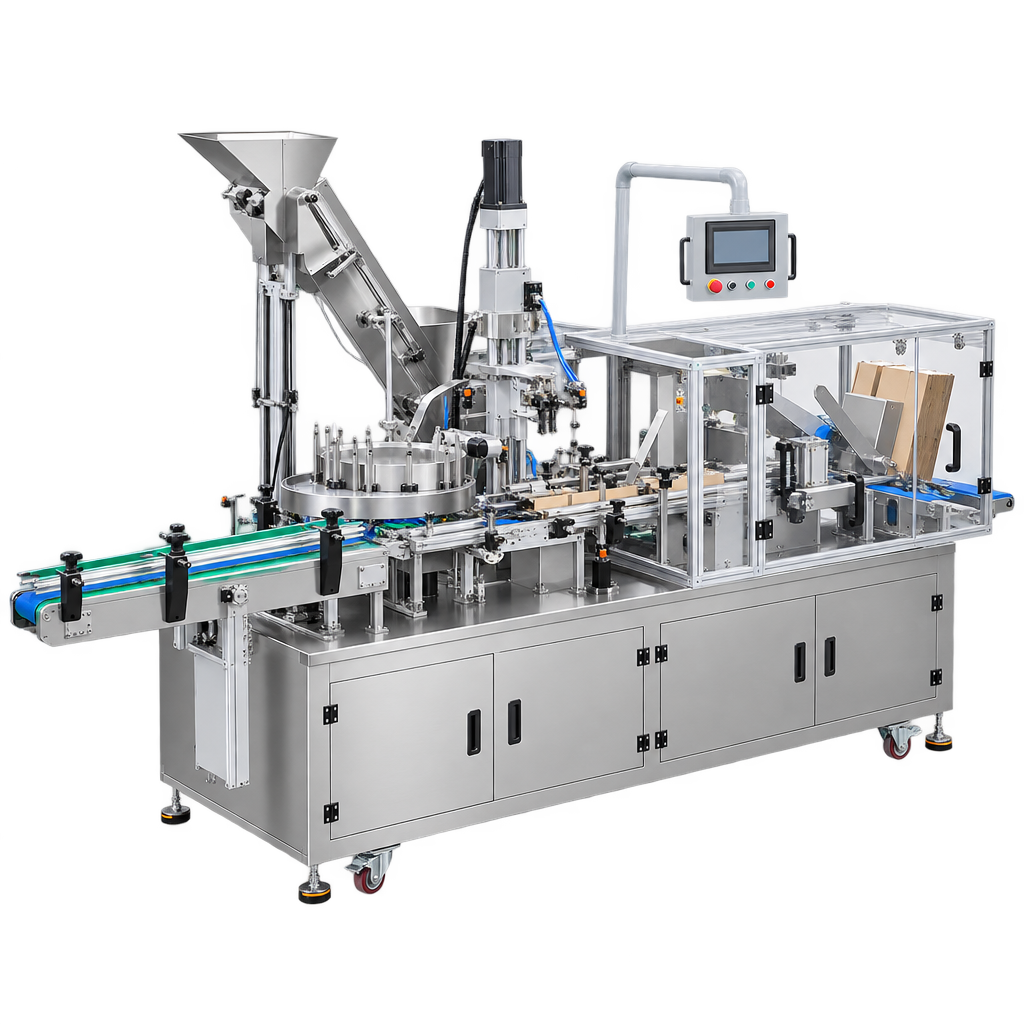

충진 · 캡핑을 마친 병을 공급장치(턴테이블)가 한 줄로 모으고, 스크류가 병을 눕혀 버킷에 싣습니다. 설명서는 접어서 병과 함께 넣고, 접힌 단상자를 흡착해 펴서 옆으로 밀어 넣은 뒤 턱을 끼워 닫습니다. 연속식 고속기라 분당 100~150갑으로, 일반 단상자 포장기(분당 40~60갑)보다 두 배 넘게 빠릅니다. 끝에 대형갑 포장을 이어 작은 갑을 큰 갑에 모을 수 있습니다.
적용 제품
앰플 · 바이알 · 소형 유리병 · 점안제
포장 형태단상자(판지 300~450g/m²)
생산능력100~150갑/분
01
설비 사양 및 주요 특징
설명
충진 · 캡핑을 마친 병을 공급장치(턴테이블)가 한 줄로 모으고, 스크류가 병을 눕혀 버킷에 싣습니다. 설명서는 접어서 병과 함께 넣고, 접힌 단상자를 흡착해 펴서 옆으로 밀어 넣은 뒤 턱을 끼워 닫습니다. 연속식 고속기라 분당 100~150갑으로, 일반 단상자 포장기(분당 40~60갑)보다 두 배 넘게 빠릅니다. 끝에 대형갑 포장을 이어 작은 갑을 큰 갑에 모을 수 있습니다.
공정 흐름
1병 공급2정렬3눕히기4단상자 성형5투입6설명서7봉합8배출
구성 예시
기본: 고속 단상자 포장기 한 대(설명서 투입 장치) — 병을 손으로 넣음 / 추천: + 공급장치(턴테이블 · 병 눕힘) — 충진라인에서 나온 병을 바로 받음 / 더하면: + 대형갑 — 작은 갑을 모아 큰 갑에 / 함께: 봉함기(평면 · 코너)
표준 옵션

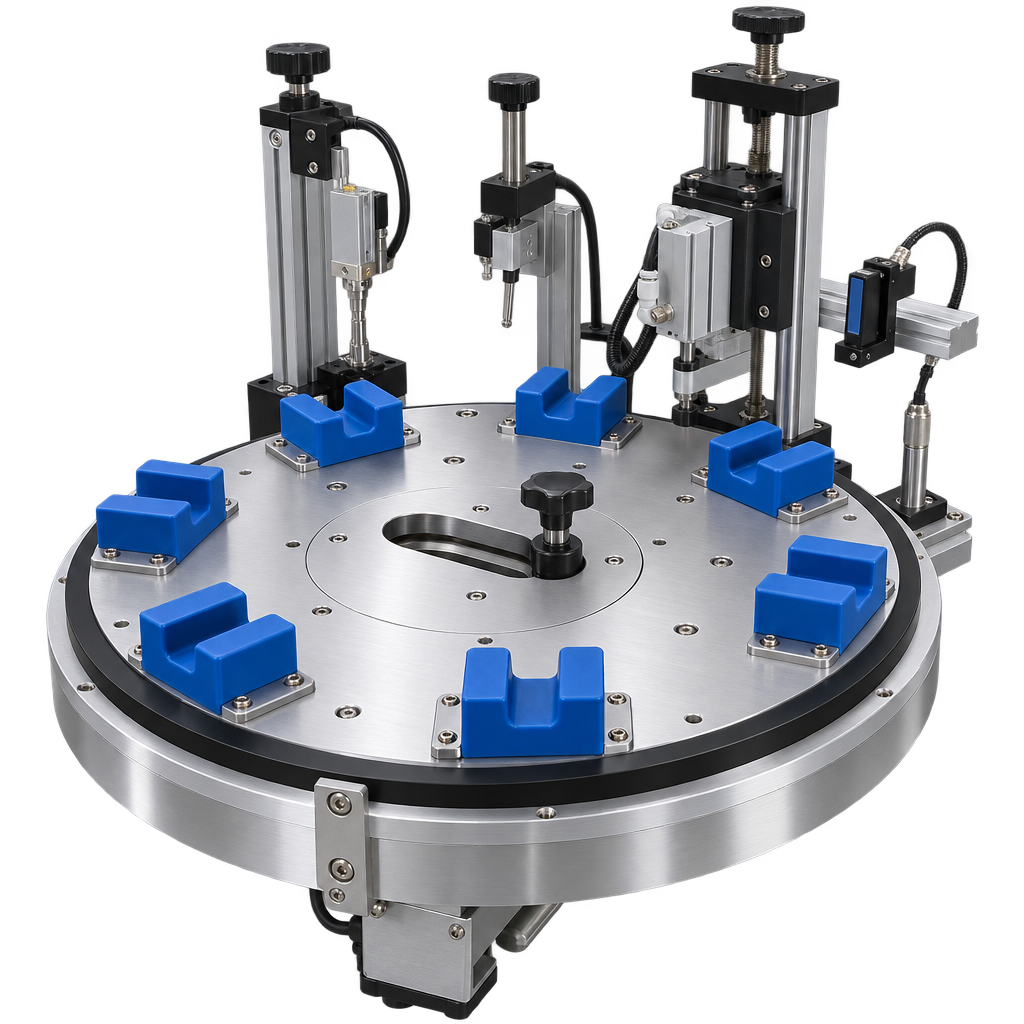

공급장치(턴테이블 · 스크류 병 눕힘)대형갑 포장(작은 갑을 큰 갑에)로트 번호 인쇄핫멜트 봉함봉함기(평면 · 코너 봉인 스티커)
기술 사양
전원사양380V 3상 50Hz · 단상 110V 표기 (한국 60Hz 대응은 주문 전 확인)
소비전력주 모터 1.5kW + 서보 3축(각 2kW)
사용공압압축공기 0.5~0.8MPa · 120~160L/min
외형치수본체 4,800 × 1,400 × 1,800mm · 공급장치 · 대형갑까지 이은 라인 약 10,241 × 6,615mm (배치 도면 기준)
설비중량본체 약 2,000kg
