제품 정보

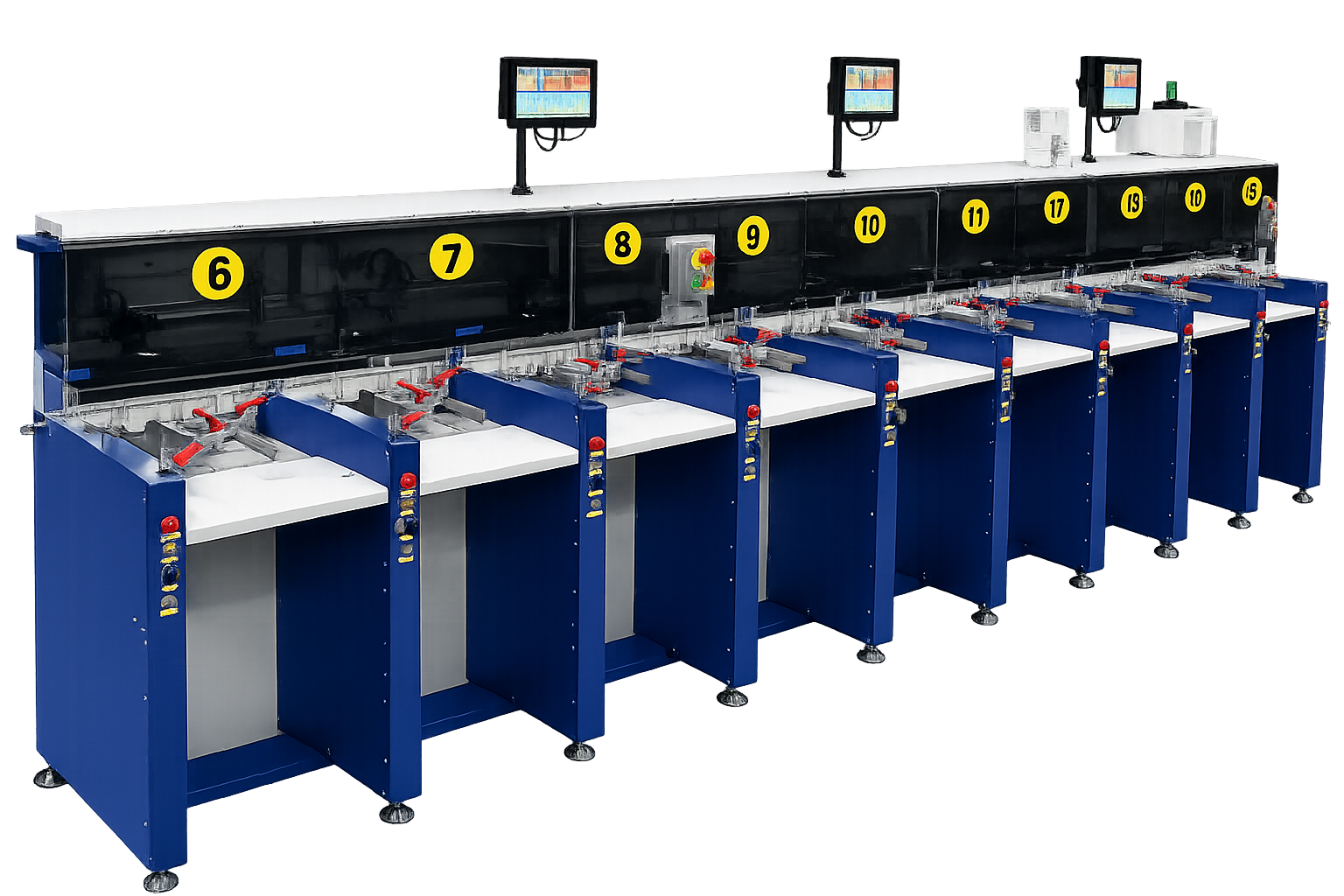

고속 내지 집합기는 여러 급지 스테이션에 적재된 인쇄물을 순서대로 한 장씩 공급하여 완성된 내지 세트를 만드는 출판·제본 라인의 핵심 장비입니다. 각 스테이션은 독립 제어가 가능하여 제품 구성에 따라 필요한 스테이션만 선택 운전할 수 있습니다. 빈 장, 이중 급지, 누락을 감지하는 센서 시스템을 적용하여 불량 세트 발생을 줄이고, 경광등 및 알람으로 작업자가 즉시 대응할 수 있습니다. 13·15·16·18·20스테이션 구성이 가능하며, 후단의 와이어제본기, 무선제본기, 중철기, 접지기, 재단기 등과 연동하여 자동 제본 라인으로 확장할 수 있습니다.
적용 제품
달력카탈로그브로슈어매뉴얼교재잡지노트설명서
포장 형태해당없음
생산능력720 books/h
보증1년 무상보증 · 원격기술지원 3시간 이내 · 현장방문 3일 이내
리드타임사양 협의 후 결정
01
설비 사양 및 주요 특징
설명
고속 내지 집합기는 여러 급지 스테이션에 적재된 인쇄물을 순서대로 한 장씩 공급하여 완성된 내지 세트를 만드는 출판·제본 라인의 핵심 장비입니다. 각 스테이션은 독립 제어가 가능하여 제품 구성에 따라 필요한 스테이션만 선택 운전할 수 있습니다. 빈 장, 이중 급지, 누락을 감지하는 센서 시스템을 적용하여 불량 세트 발생을 줄이고, 경광등 및 알람으로 작업자가 즉시 대응할 수 있습니다. 13·15·16·18·20스테이션 구성이 가능하며, 후단의 와이어제본기, 무선제본기, 중철기, 접지기, 재단기 등과 연동하여 자동 제본 라인으로 확장할 수 있습니다.
공정 흐름
1인쇄물적재2스테이션별자동급지3빈장·이중급지검출4페이지순서집합5후공정이송
구성 예시
급지스테이션+집합컨베이어+이중급지검출센서+경광등알람+PLC제어반+HMI터치스크린
표준 옵션
급지스테이션 추가이중급지검출빈장검출경광등알람후공정연동컨베이어터치스크린제어
기술 사양
전원사양220V /110V 50HZ/60HZ (기본스펙)
소비전력1.1KW
사용공압0.5~0.7MPa
외형치수1700×1200×2000mm
설비중량약 670kg
